Überblick

In fallbasierten Lernsystemen, vor allem in der Chirurgie, sind statische, interaktive und dynamische Visualisierungen patientenindividueller Daten, zur Repräsentation der enormen anatomischen Vielfalt und der ebenso vielfältigen krankhaften Veränderungen, wünschenswert.

Der in diesem Projekt entwickelte LiverSurgeryTrainer ist ein entsprechendes, auf klinischen Daten beruhendes Lernsystem für die Behandlung von Lebertumoren. Entwurf und Realisierung des Systems erfolgen in enger Abstimmung mit mehreren chirurgischen Experten und ihren Teams. Die chirurgischen Experten sind so ausgewählt, dass für alle zu trainierenden Eingriff (onkologische Resektion, Leberlebenspende, Tumorablation) die nötige Expertise vorhanden ist. Dem Lernsystem liegen Bilddaten, Bildanalyseergebnisse und 3D-Modelle sowie kommentierte OP-Videos und Diagnoseinformationen zugrunde. Der Fokus des Systems ist die chirurgische Anatomie, sowie die Therapieplanung. Angehende (Viszeral-) Chirurgen können Fallbeschreibungen und 3D-Modelle interaktiv erkunden, Therapieentscheidungen und die Operationsplanung trainieren, wobei sie auch auf geführte Präsentationen und standardisierte Ansichten zurückgreifen können. In diesem Zusammenhang werden einige methodische Aspekte intensiv untersucht. Dazu zählen:

• die effiziente Extraktion geeigneter Oberflächenmodelle aus Segmentierungsergebnissen,
• die Entwicklung von Authoring-Techniken zur Generierung von Animationen,
• die Fallauswahl,
• die Weiterentwicklung und Erprobung von Interaktionstechniken zur virtuellen Resektion, und
• die Erprobung und Evaluierung von 3D-Interaktionstechniken, insbesondere zur Rotation.

Ausgehend von den erfolgreichen Arbeiten in den Jahren 2003 bis 2005 konnte eine BMBF-Förderung für die Jahre 2005 bis 2010 eingeworben werden, die genutzt werden soll, um die Arbeit sehr praxisnah auszubauen und einen Einsatz in der chirurgischen Ausbildung zu erreichen. Dabei soll systematisch untersucht werden, ob und wie das computergestützte Training mit anderen Formen der chirurgischen Ausbildung verzahnt werden kann.

Screenshots

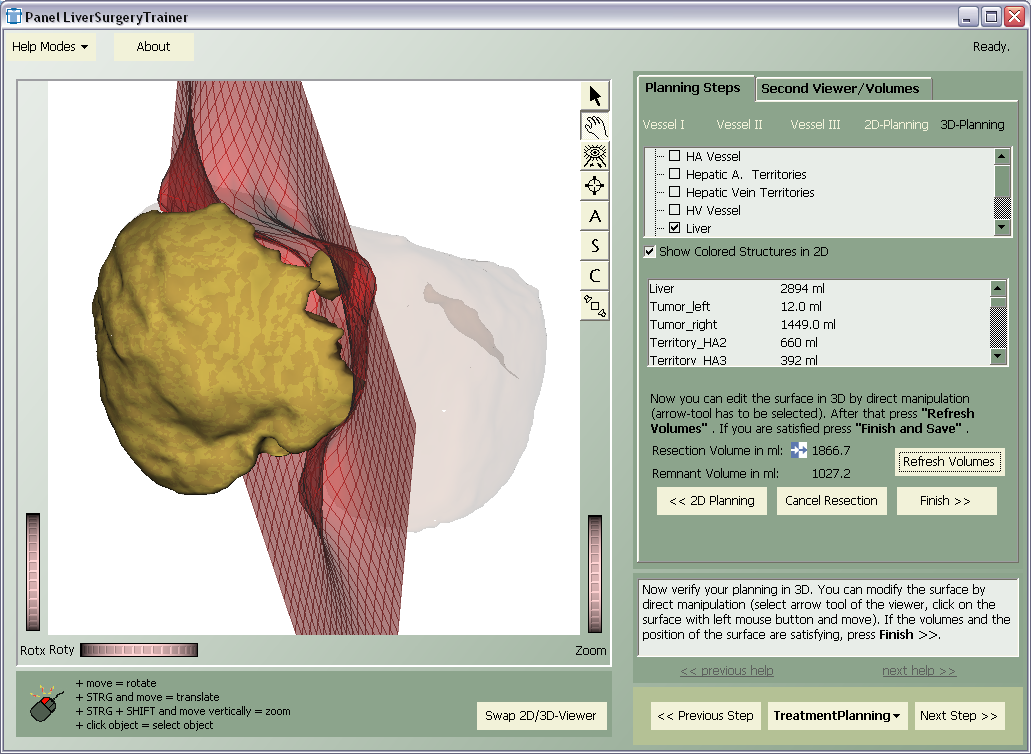

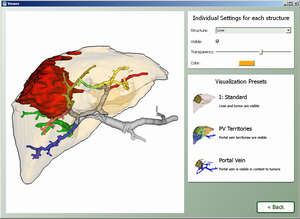

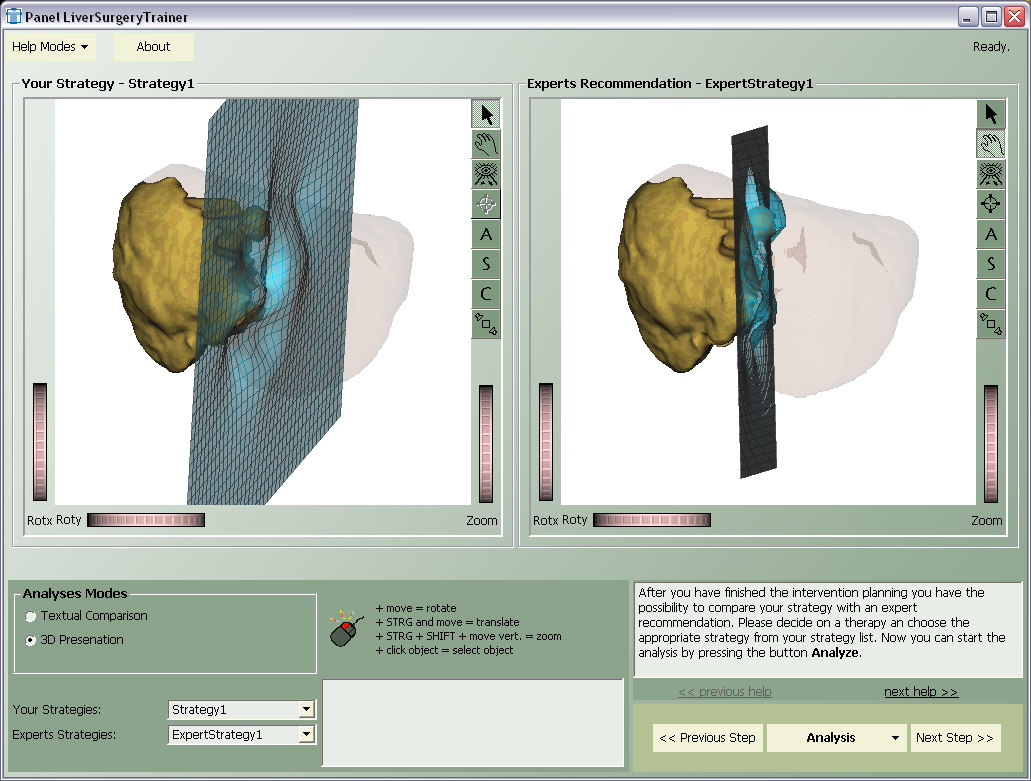

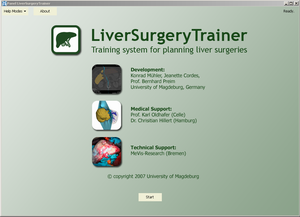

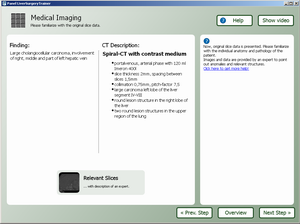

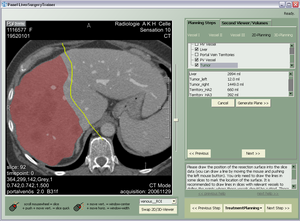

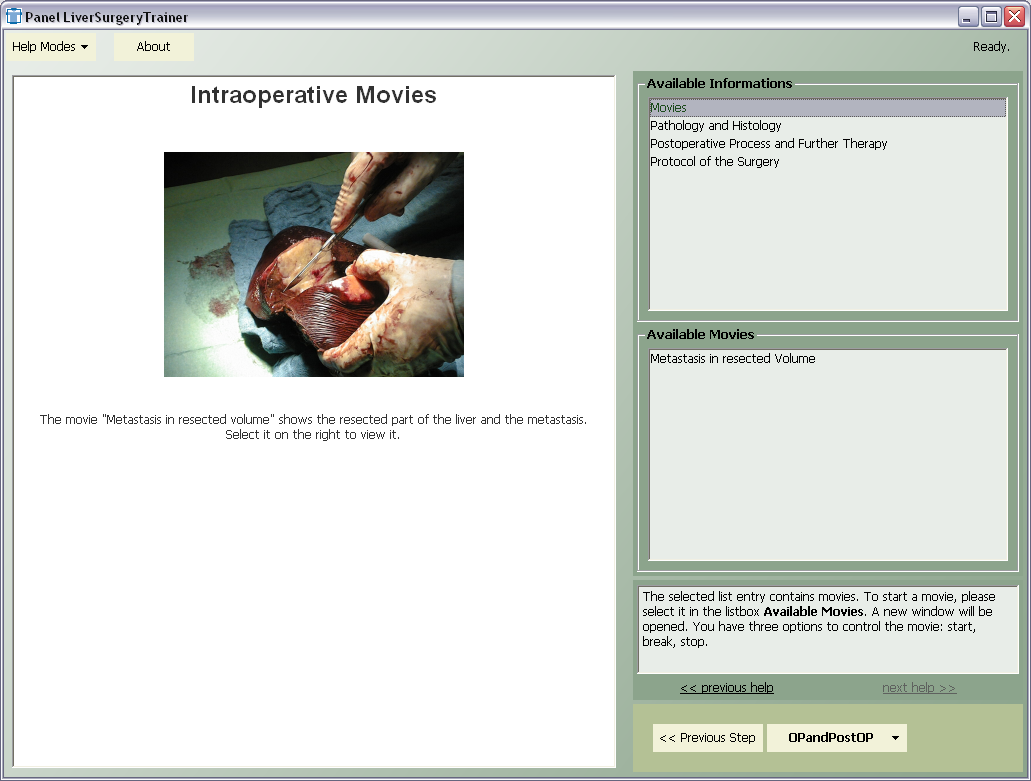

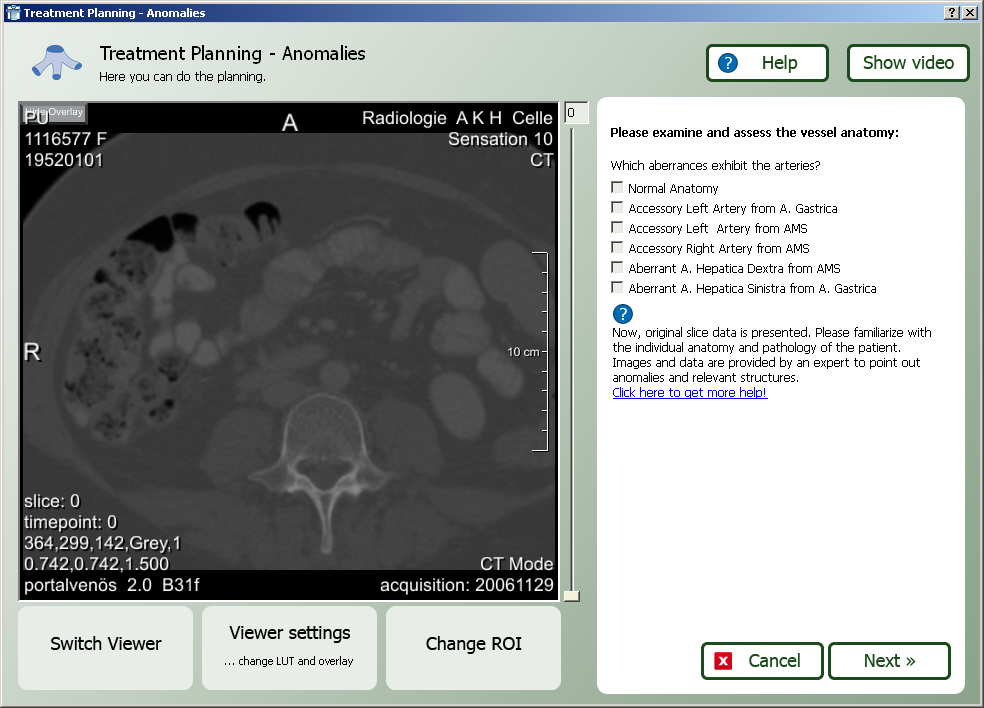

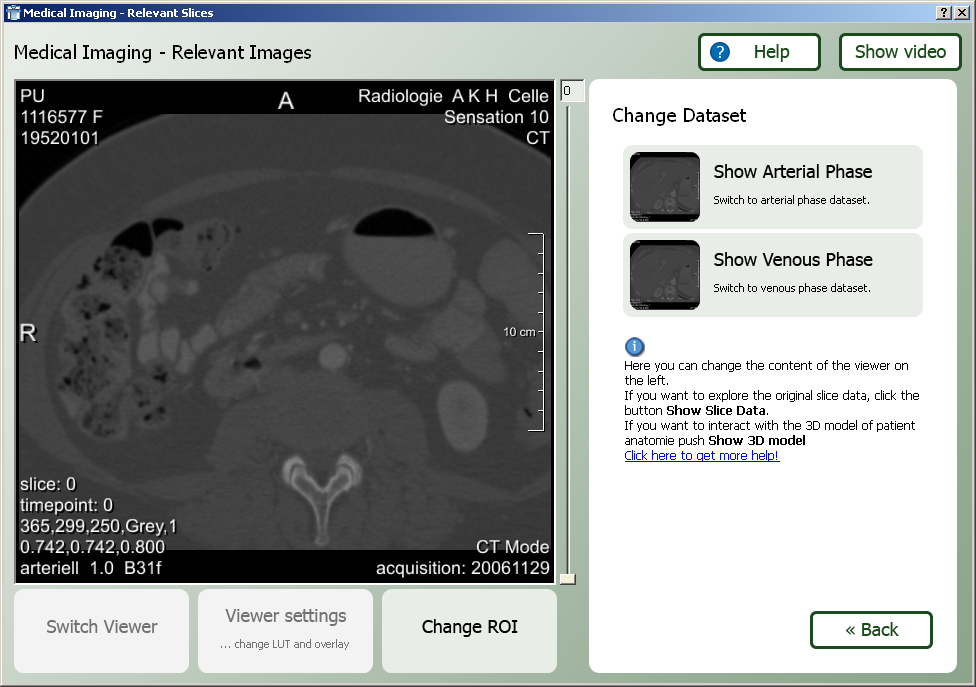

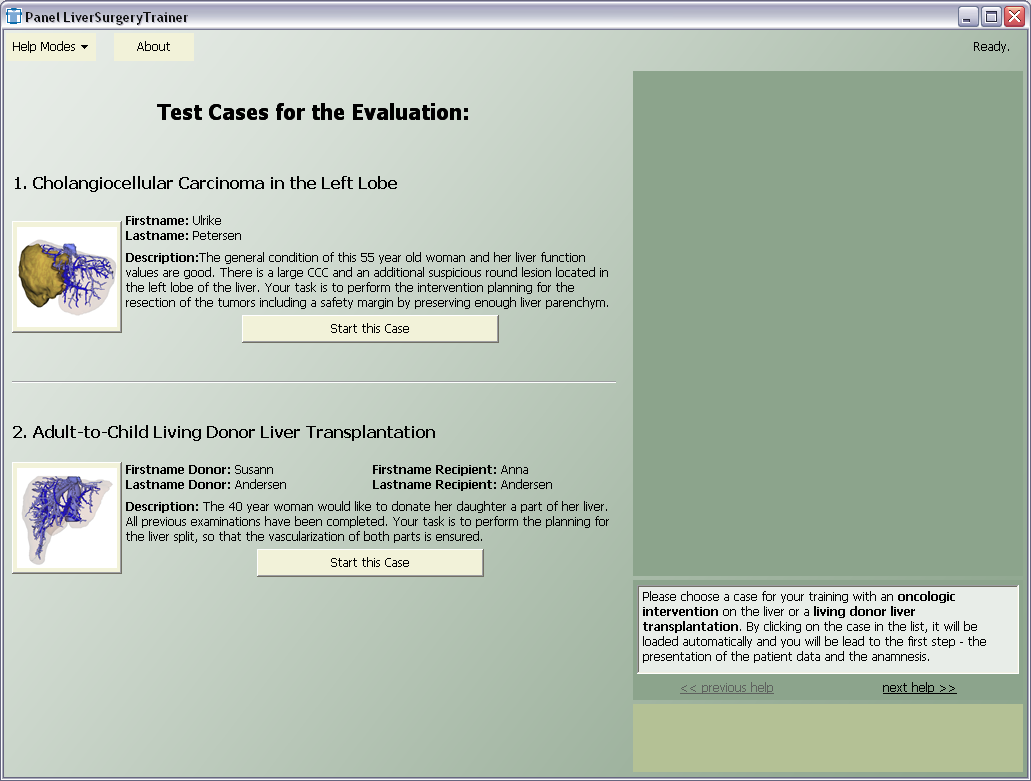

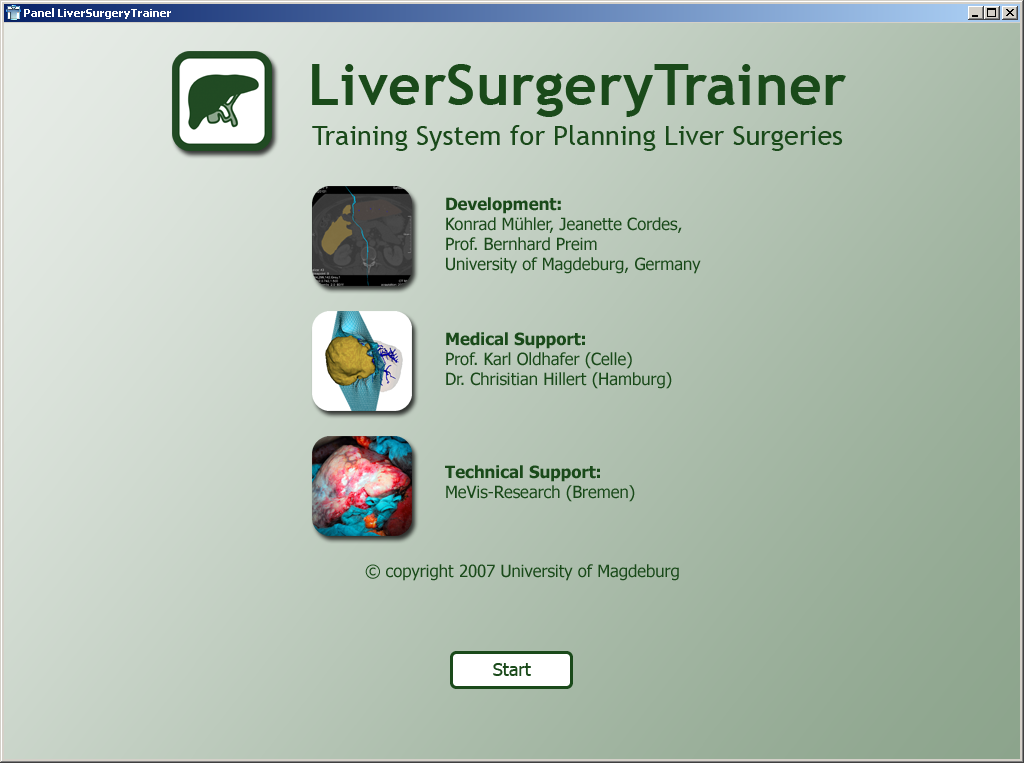

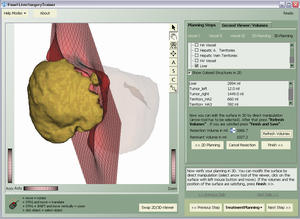

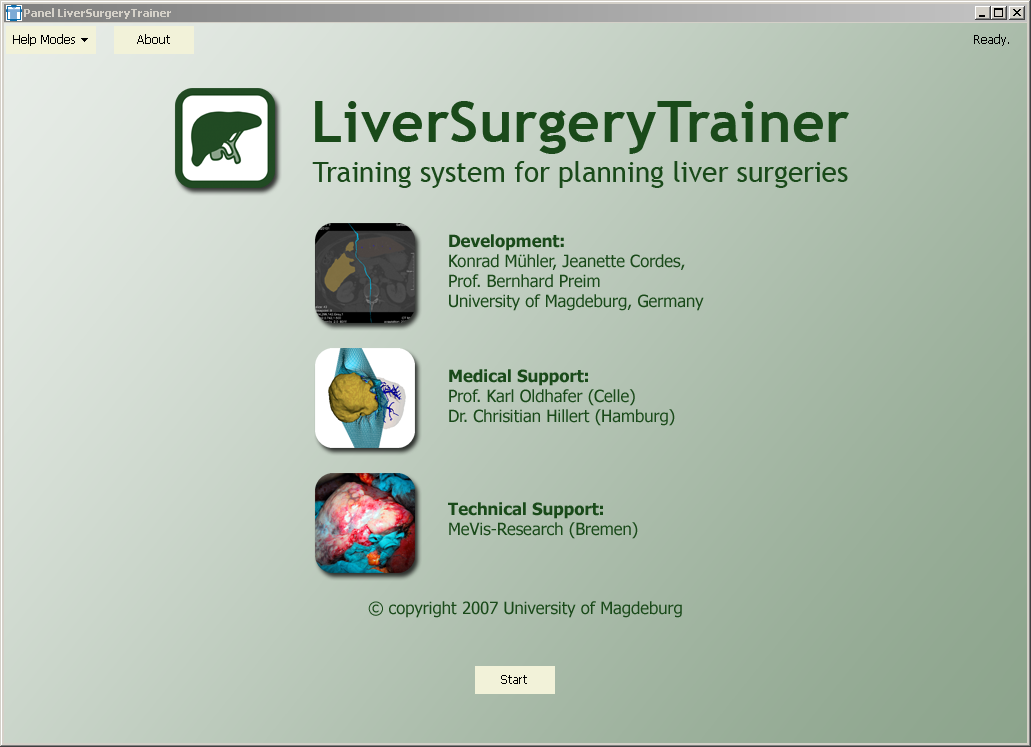

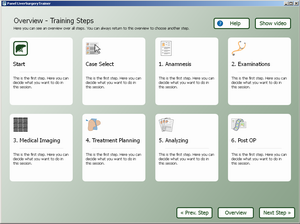

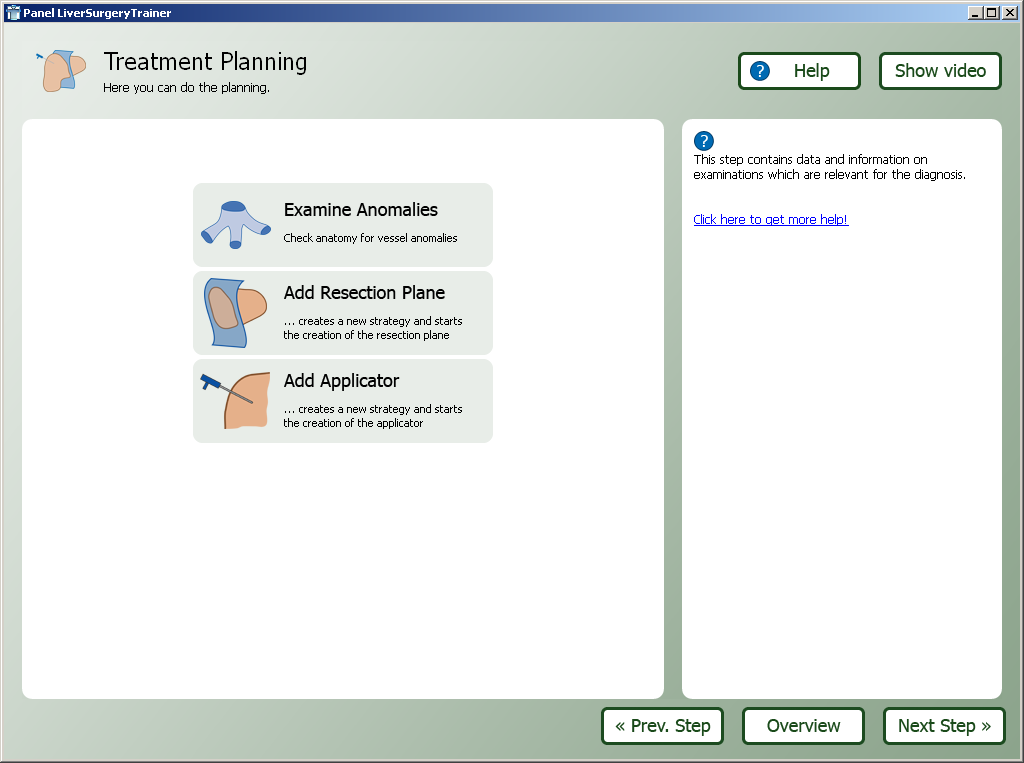

Die folgenden Screenshots vermitteln einen ersten Eindruck der Oberfläche des LiverSurgeryTrainers.

Version 2.0

Version 1.0

Publikationen und Vorträge

	Konrad Mühler and Bernhard Preim Reusable Visualizations and Animations for Surgery Planning Computer Graphics Forum (EuroVis) (to appear), Bordeaux, 2010
	Konrad Mühler and Bernhard Preim Günstige Kamerapfade für medizinische Animationen Bildverarbeitung für die Medizin (BVM) (46-50), 2010
	Konrad Mühler, Christian Tietjen, Felix Ritter and Bernard Preim The Medical Exploration Toolkit: An Efficient Support for Visual Computing in Surgical Planning and Training IEEE Transactions on Visualization and Computer Graphics (133-146), Los Alamitos, CA, USA, 2010
	Konrad Mühler, Christian Tietjen and Bernhard Preim The Medical Exploration Toolkit EuroVis - Poster, 2009
	Konrad Mühler and Bernhard Preim Automatische Annotation medizinischer 2D- und 3D-Visualisierungen Bildverarbeitung für die Medizin (11-15), Heidelberg, 2009
	Konrad Mühler and Bernhard Preim Automatic Textural Annotation for Surgical Planning Proc. of Vision, Modeling, and Visualization (VMV) (277-284), Braunschweig, 2009
	Konrad Mühler and Bernhard Preim Automatic Textual Annotation for Surgical Planning Technical Report (Otto-von-Guericke-Universität Magdeburg) 2009
	Konrad Mühler and Bernhard Preim Reusable Visualizations and Animations for Surgery Planning Technical Report (Otto-von-Guericke-Universität Magdeburg) 2009
	Konrad Mühler and Bernhard Preim Smart Graphics in Medical Visualization it - Information Technology (157-162), 2009
	Jeanette Cordes, Jana Dornheim and Bernhard Preim Szenariobasierte Entwicklung von Systemen für Training und Planung in der Chirurgie i-com (5-12), 2009
	Jeanette Cordes and Bernhard Preim Leitlinien für die Konzeption und Entwicklung chirurgischer Ausbildungs- und Trainingssysteme Workshop-Proceedings der Tagung Mensch & Computer (296-298), Berlin, 2009
	Konrad Mühler Animation and Exploration for Intervention Planning VisWeek 08 Conference Compendium (42-43), Columbus, Ohio, USA, 2008
	Konrad Mühler, Jeanette Cordes, Christian Tietjen and Bernhard Preim Richtlinien für die Gestaltung chirurgischer Planungs- und Trainings-Software curac.08 Tagungsband (241-242), Leipzig, 2008
	Christian Tietjen, Konrad Mühler, Felix Ritter, Olaf Konrad and Milo Hindennach and Bernhard Preim METK -- The Medical Exploration Toolkit Bildverarbeitung für die Medizin (407-411), 2008
	Bernhard Preim and Jeanette Cordes Szenariobasierte Entwicklung chirurgischer Trainingssysteme Workshop Proceedings der Tagungen Mensch und Computer, DeLFI und Cognitive Design (70-74), Lübeck, 2008
	Konrad Mühler, Christian Tietjen, Felix Ritter and Bernhard Preim The Medical Exploration Toolkit - An efficient support for visual computing in surgical planning and training Technical Report (Otto-von-Guericke Universität Magdeburg) 2008
	Jeanette Cordes, Katrin Hintz, Jörg Franke and Carsten Bochwitz and Bernhard Preim Conceptual Design and Prototyping Implementation of a Case-based Training System for Spine Surgery Proc. of the 1st International eLBa Science Conference (e-Learning Baltics) (169-178), Rostock, 2008
	Jeanette Cordes and Bernhard Preim Szenariobasierte Entwicklung chirurgischer Trainingssysteme Technical Report (Otto-von-Guericke Universität Magdeburg)2008
	Ragnar Bade, Jeanette Cordes, Maik Mewes and Bernhard Preim Interaction Techniques for Case Selection in Medical Computer Based Training Systems Mensch und Computer (247-256), Lübeck, 2008
	Konrad Mühler, Christian Hansen, Mathias Neugebauer, Bernhard Preim. Automatische Kamerapositionierung für intra-operative Visualisierungen in der onkologischen Leberchirurgie. In Bildverarbeitung für die Medizin (BVM 2008), p. 143-147, 2008.
	Christoph Logge, Jeanette Cordes, Konrad Mühler, Bernhard Preim and Christian Hillert: Training in Living Donor Liver Transplantation - The LiverSurgeryTrainer. Poster. ILTS 13th Annual International Congress. 2007.
	Jeanette Cordes, Konrad Mühler, Karl J. Oldhafer, Gregor Stavrou, Christian Hillert and Bernhard Preim: Szenariobasierte Entwicklung eines chirurgischen Trainingssystems. In Computer Based Teaching - Elektronisches Lehren und Prüfen in der Medizin und Zahnemdizin. Shaker-Verlag, 2007.
	Vortrag Bernhard Preim: Der LiverSurgeryTrainer - Ein interaktives Trainingssystem für Leberchirurgie und -interventionen. 2. Workshop "Virtuelles OP-Training" der CTAC in Hannover, 2006.
	Vortrag Jeanette Cordes: LiverSurgeryTrainer - Ein Trainingssystem für die computergestützte präoperative Planung von Eingriffen an der Leber. XV. Billroth-Symposiums in Binz, 2006.
	Jeanette Cordes, Konrad Mühler, and Bernhard Preim: Die Konzeption des LiverSurgeryTrainers. In GI-Workshop "Softwareassistenten - Computerunterstützung für die medizinische Diagnose und Therapieplanung" im Rahmen der GI-Jahrestagung 2006. Springer, 2006.
	Ragnar Bade, Ivonne Riedel, Lars Schmidt, Karl J. Oldhafer, and Bernhard Preim: Combining Training and Computerized Planning of Oncologic Liver Surgery. In Bildverarbeitung für die Medizin. Springer-Verlag, 2006.
	Bade, R.; Mühler, K.; Preim, B.; Oldhafer, K.J., Hillert, C.: Animation and Interactive Visualization of Patient Individual Data. Poster, CURAC'05, 2005.
	Ragnar Bade, Sebastian Mirschel, Tina Haase, Arno Krüger, Milo Hindennach, Karl J. Oldhafer, Bernhard Preim: Visualisierungstechniken für die Fallbasierte Chirurgieausbildung. In Rechnergestützte Lehr- und Lernsysteme in der Medizin, Shaker-Verlag, S. 13-24, 2004.
	Ragnar Bade, Sebastian Mirschel, Karl J. Oldhafer, Bernhard Preim: Ein fallbasiertes Lernsystem für die Behandlung von Lebertumoren. In Bildverarbeitung für die Medizin, Informatik aktuell, Springer, S. 438-442, 2004.
	Sebastian Mirschel: Erstellung eines Prototypen für ein fallbasiertes Lernsystem in der Leberchirurgie. Diplomarbeit, ISG Otto-von-Guericke-Universität Magdeburg, 2004.

Intern

Zugang zum Internen Bereich (Login erforderlich) ...

Mitarbeiter und Partner

Mitarbeiter:			Studentische Mitarbeiter:
	Jeanette Cordes Konrad Mühler			Sebastian Mirschel (2003-2004) Jens Haase (2005) Ivonne Riedel (2005) Lars Schmidt (2005) Ragnar Bade (2003-2008)
Klinischer Partner:
	Dr. Christian Hillert Klinik und Poliklinik für Hepatobiliäre Chirurgie und Viscerale Transplantation Universitäres Transplantationszentrum Universitätsklinikum Hamburg-Eppendorf Prof. Dr. Karl J. Oldhafer Allgemeines Krankenhaus Celle Klinik für Allgemein- und Viszeralchirurgie Siemensplatz 4 29223 Celle Prof. Dr. Hans Lippert, PD Mathias Proß und Dr. Cora Wex Klinik für Allgemein-, Viszeral- u. Gefäßchirurgie Universitätsklinikum Magdeburg
Weitere Partner:
	MeVis  Centrum für Medizinische  Diagnosesysteme und Visualisierung  Universitätsallee 29  28359 Bremen
